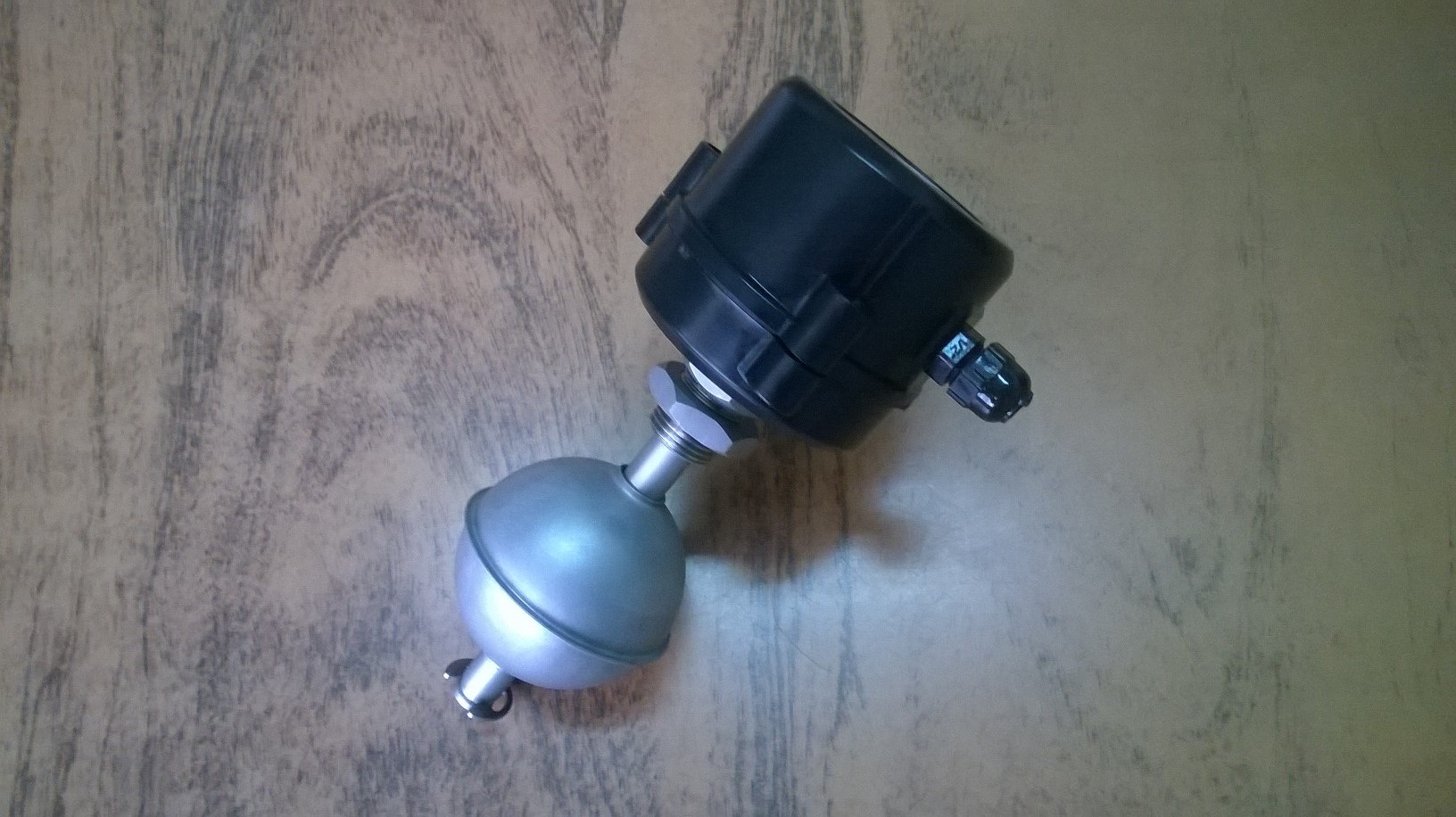

WP_20140721_002

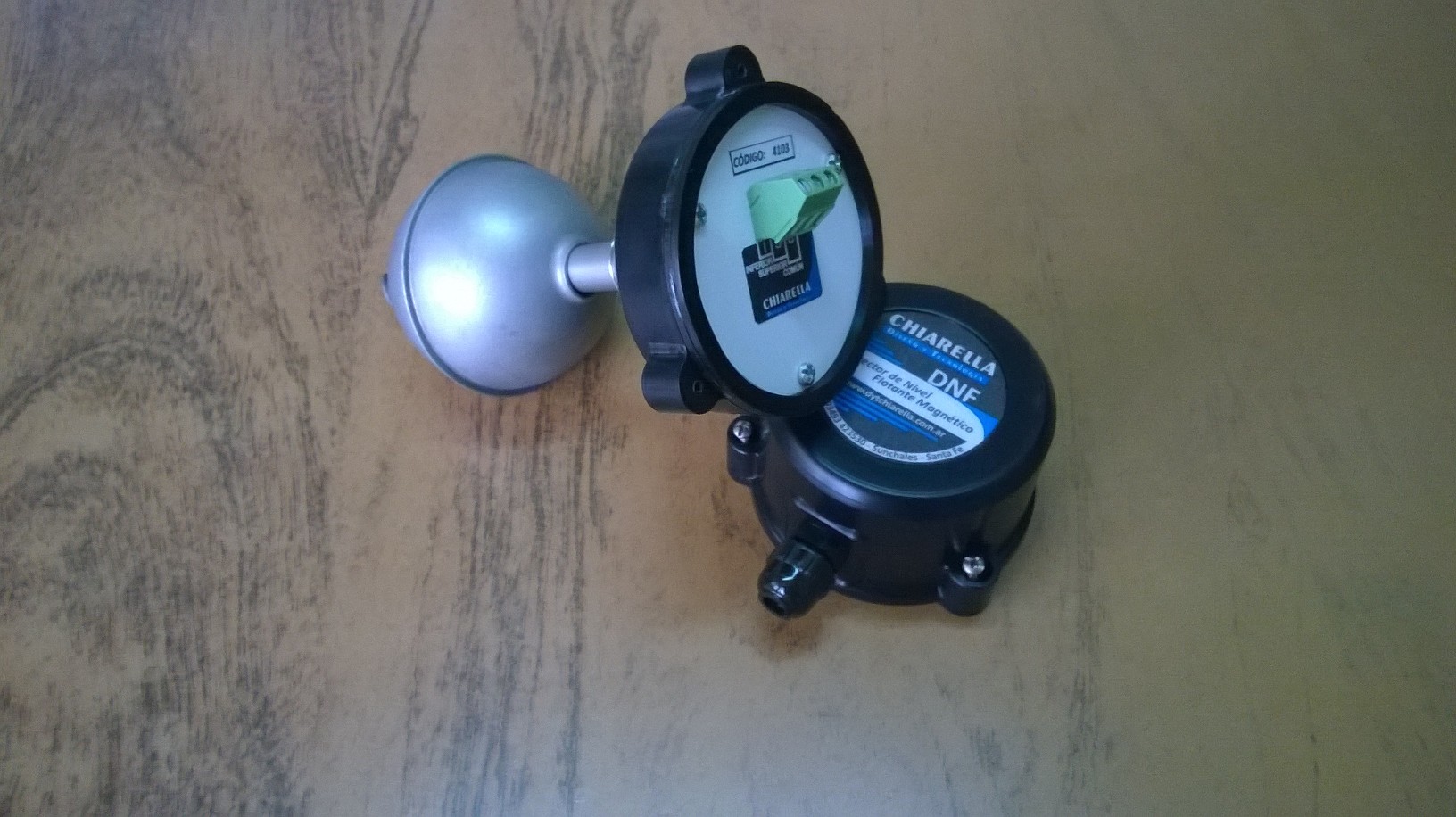

WP_20140721_015

Opción de conexión:
- Cable TPR 2X0,35 mm². Longitud 2mt.
- Cabezal de conexión Poliamida.
Instalación en tanque:
- Tuerca y contratuerca
- Tuerca suelta asiento conico con cupla para soldar en tanque
APLICACIÓNES:
- Arranque y parada de agitadores en depósitos y Silos.
- Llenado o vaciado de cisternas.
- Accionamiento de señalización indicativa de nivel.
- Control de nivel en depósitos para el manejo de bombas impulsoras de líquidos.
- Control automático de máximo y mínimo de nivel.
- Apto para aplicaciones alimenticias por su terminado sanitario.
- Apto para lavado por escurrimiento.

OBSERVACIÓN:
Para aplicaciones de potencia ver modulo de comando MCN.

Categoría: Detectores de nivel

Descripción

Descripción

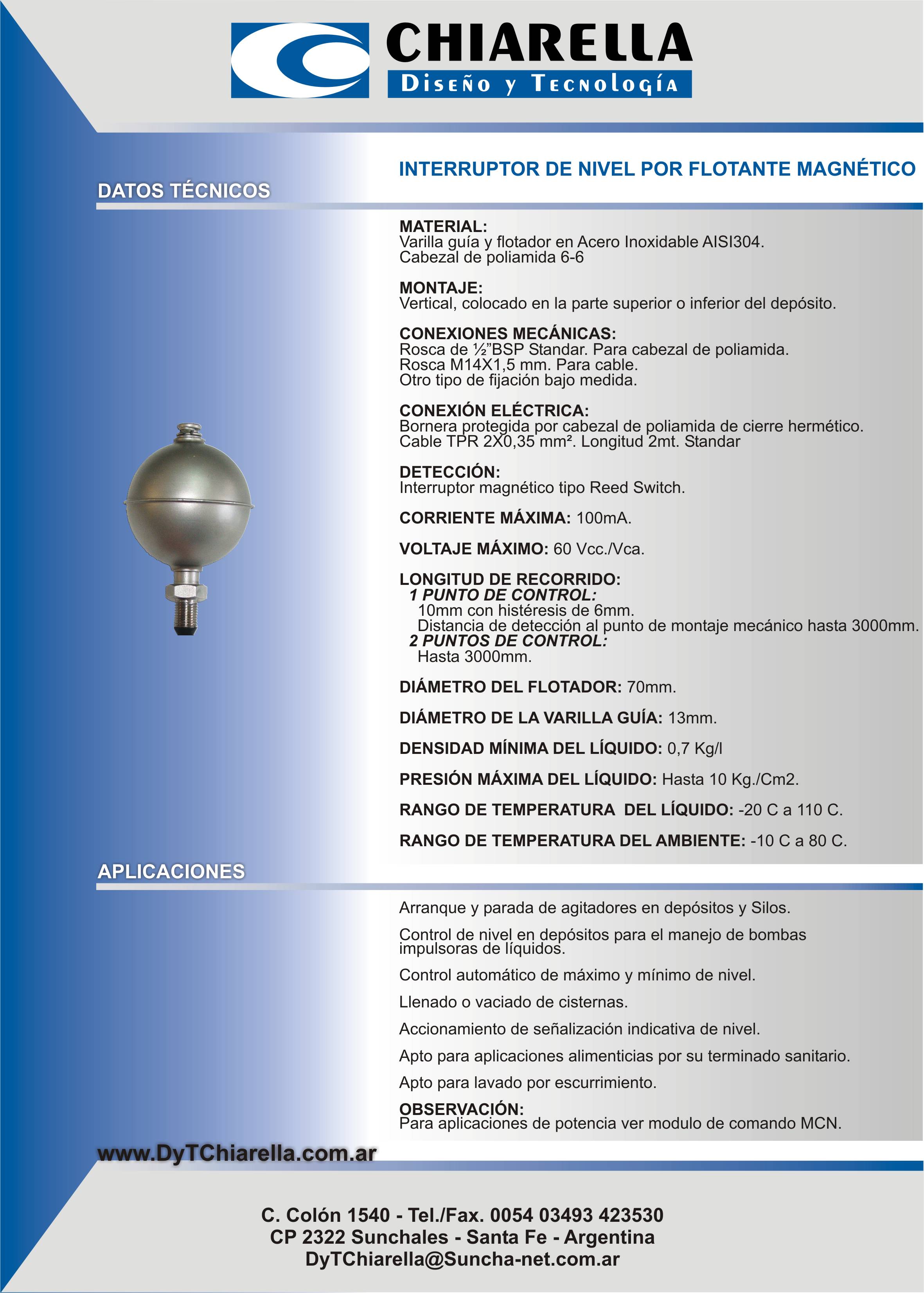

MATERIAL:

Varilla guía y flotador en Acero Inoxidable AISI304/316

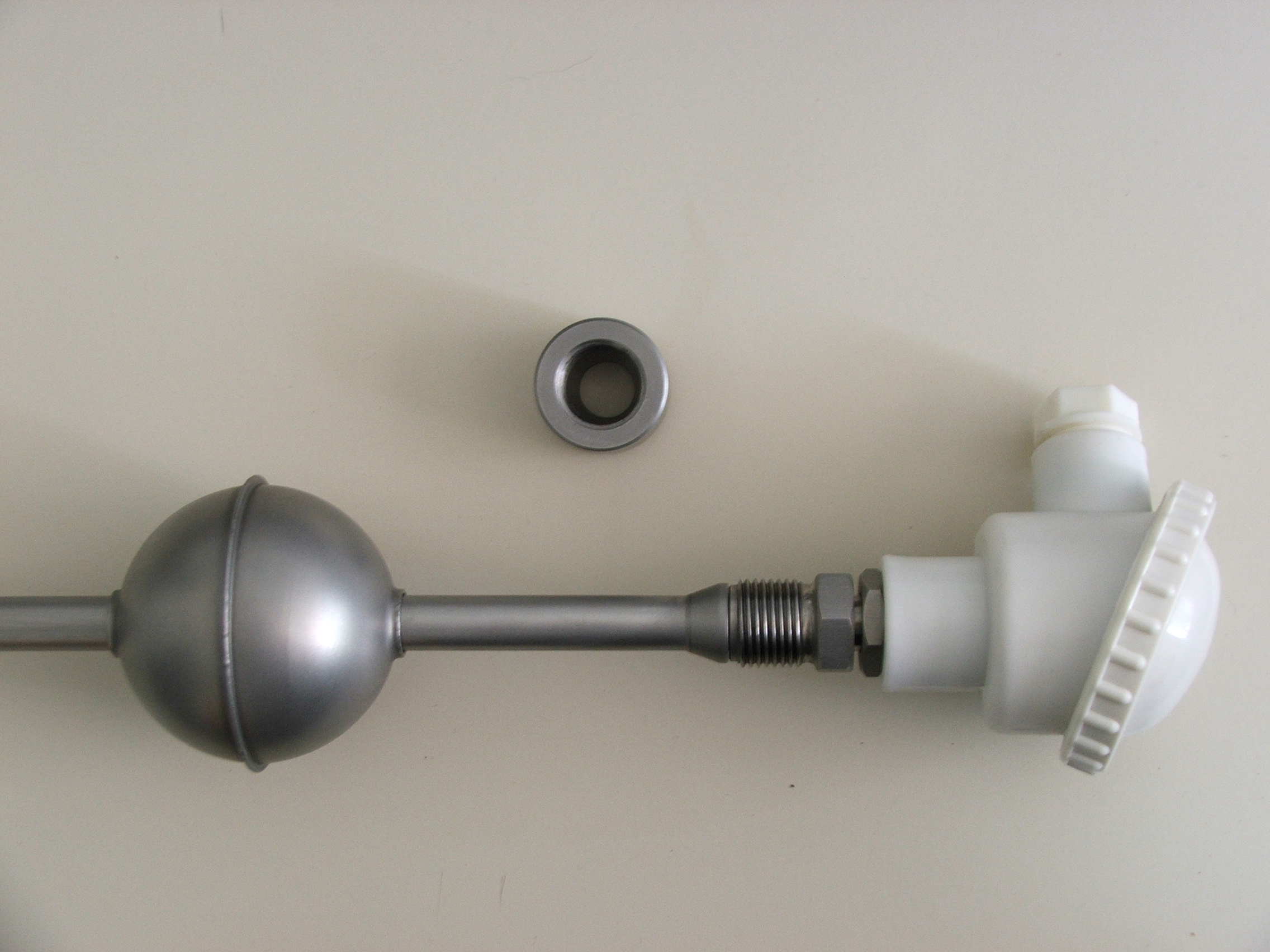

Cabezal de poliamida 6-6

MONTAJE:

Vertical, colocado en la parte superior o inferior del depósito.

CONEXIONES MECÁNICAS:

Rosca de 1/2″ BSP Standar, para cabezal de poliamida.
Rosca M14X1,5mm. para cable.
Otro tipo de fijación bajo medida.

CONEXIÓN ELÉCTRICA:

Bornera protegida por cabezal de poliamida de cierre hermético.
Cable TPR 2X0,35mm. Longitud 2mt. Standar

DETECCIÓN:

Interruptor magnético tipo Reed Switch.

LONGITUD DE RECORRIDO:

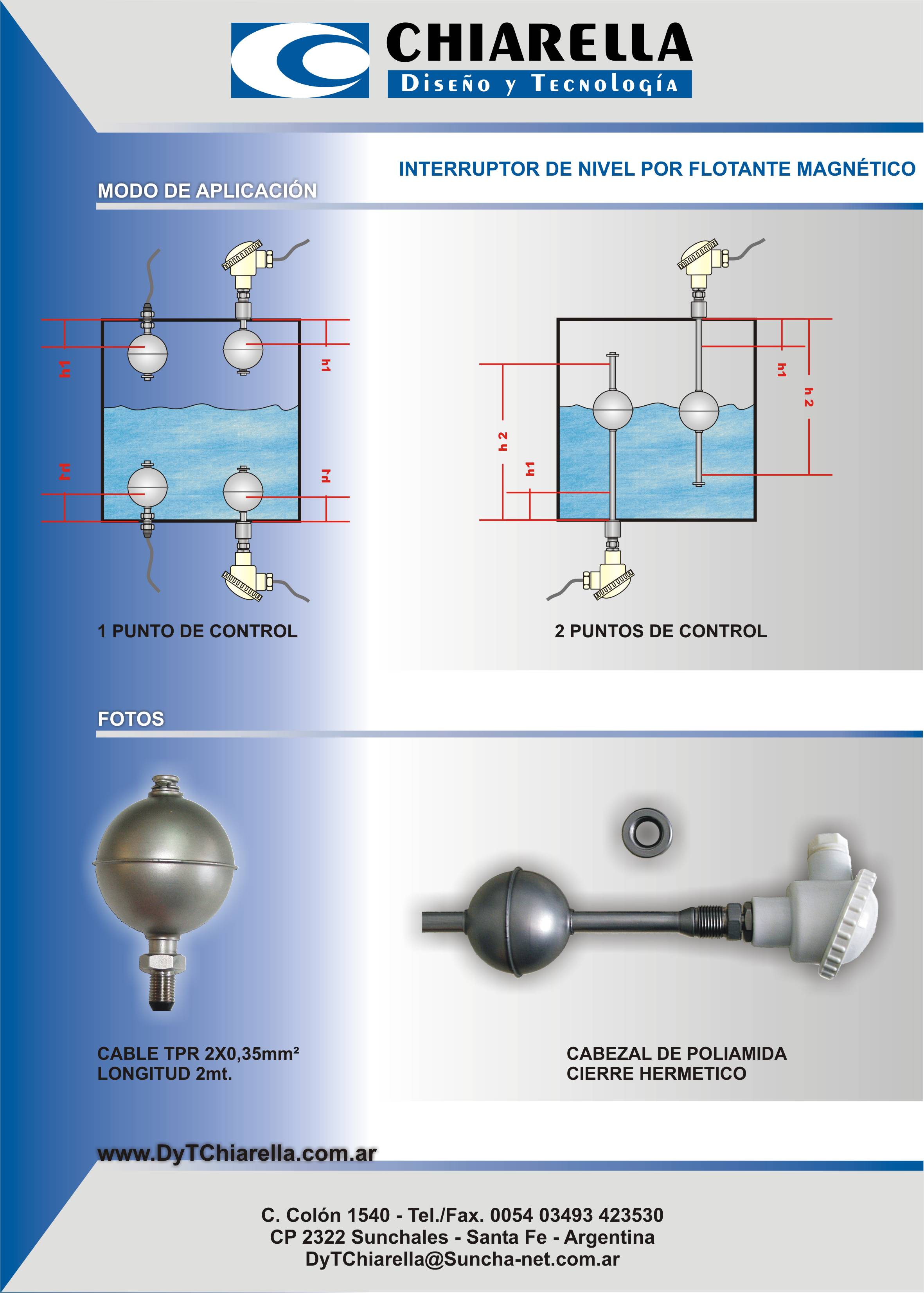

1 PUNTO DE CONTROL:
- 10mm con histéresis de 6mm.
- Distancia de detección al punto de montaje mecánico hasta 3000mm.
2 PUNTOS DE CONTROL:
- Hasta 3000mm.

CORRIENTE MÁXIMA: 100mA.

VOLTAJE MÁXIMO: 60 Vcc./Vca.

DIÁMETRO DEL FLOTADOR: 70mm.

DIÁMETRO DE LA VARILLA GUÍA: 13mm.

DENSIDAD MÍNIMA DEL LÍQUIDO: 0,7 Kg/lts.

PRESIÓN MÁXIMA DEL LÍQUIDO: Hasta 10 Kg./Cm2.

RANGO DE TEMPERATURA DEL LÍQUIDO: -20ºC a 110ºC.

RANGO DE TEMPERATURA DEL AMBIENTE: -10ºC a 80ºC.
